正確にスピーディーに―
より精密な切断加工を実現　鋼板の切断加工においては、レーザー加工機を導入し、
コンピュータ制御により迅速・正確な型抜きが可能です。

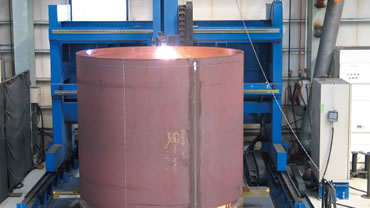

縦型CNCパイプコースター　●１台／最大口径3000㎜ 国内最大級1350〜3000㎜迄のパイプを自動切断

  • 機械メーカーとの共同開発
  • CNC制御により1350～3000mmまでのパイプを自動切断する
  • 縦置きにテーブル上に固定し、長さ３ｍ迄のパイプをプラズマ切断トーチにより切断する
  • 開先切断も含めた高精度な相関曲線切断が可能
  • 主に塗覆装鋼製異形管の加工に使用
縦型パイプコースター
縦型パイプコースター
CNC制御で自動切断

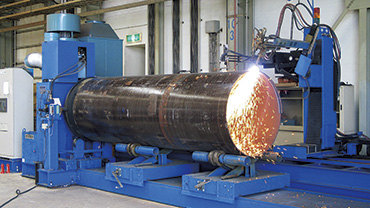

CNCパイプコースター　●４台／最大口径1350㎜ 1350㎜迄のパイプを自動切断

  • コンピュータで数値演算を正確に行い、開先切断も含めた高精度な相関曲線切断を実行します。
  • ５方締めスクロールチャックを搭載し、長さ６ｍのパイプを設定できます。
  • オフラインピアシング・捻れ角度設定・自動速度演算機能等多様な機能を有していますので切断作業は非常に簡単です。
  • 首振りトーチ搭載。開先角度を変化しながらの切断が可能。
  • 架台上には目盛り付きパイプ受け台を搭載し、パイプの搬入・設定ハンドリングを行い易くし移動も楽に作業できます。
NCパイプコースター

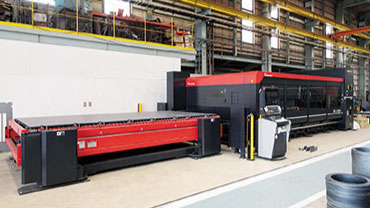

レーザ加工機　●２台／最大加工サイズ4200×2200×25㎜ 切断面に対する熱影響部や歪みが少なく金属/非金属の切断が可能

  • 切断可能（鉄・ステンレス・アルミ・アクリル）
  • 曲げ加工前のケガキ、文字のケガキもプログラムで容易
  • 穴開け（高さ170㎜迄のアングル・チャンネル）容易
  • ECOカット（Hi-Speedカット）で通常の１/２の時間で切断可能
レーザ加工機
